產品描述
適用于30T-200T、80T-300T臥式射出成型機成品及水口取件。上下手臂結構是單、雙截式，分單臂和雙臂，各軸可選用電動調位，適用于二/三板模取出。橫行AC伺服馬達驅動，有定位精確、快速、壽命長、低故障等特點。安裝機械手可增加產能（10～30%）、降低產品的不良率、保障操作人員安全性、減少人工、精準控制生產量、減少浪費、保障納期。
主要規格
|
機型 |
電源容量(KVA) |
適用成型機（ton） |
橫行行程 |
驅動方式 |
引拔行程 |
上下行程 |
取出時間 |
|
按需推薦 |
0.6 |
30T～120T |
1000 |
AC伺服馬達
|
P：300 R：150 |
600 | 1.67 |
|
100T～200T |
1200 | 700 | 1.85 | ||||
|
最大荷重（KG） |
全循環時間 |
空氣消耗量（NI/cycle） |
凈重（KG） |
機型表示：I：單截式 D：雙臂機械手（成品臂+料頭臂） S：單臂機械手（成品臂） Y：橫行AC伺服馬達驅動 |
|||
| 3 | 7.35 | 4 |
176 |
||||
| 8.39 | 5.5 |
195 |
|||||

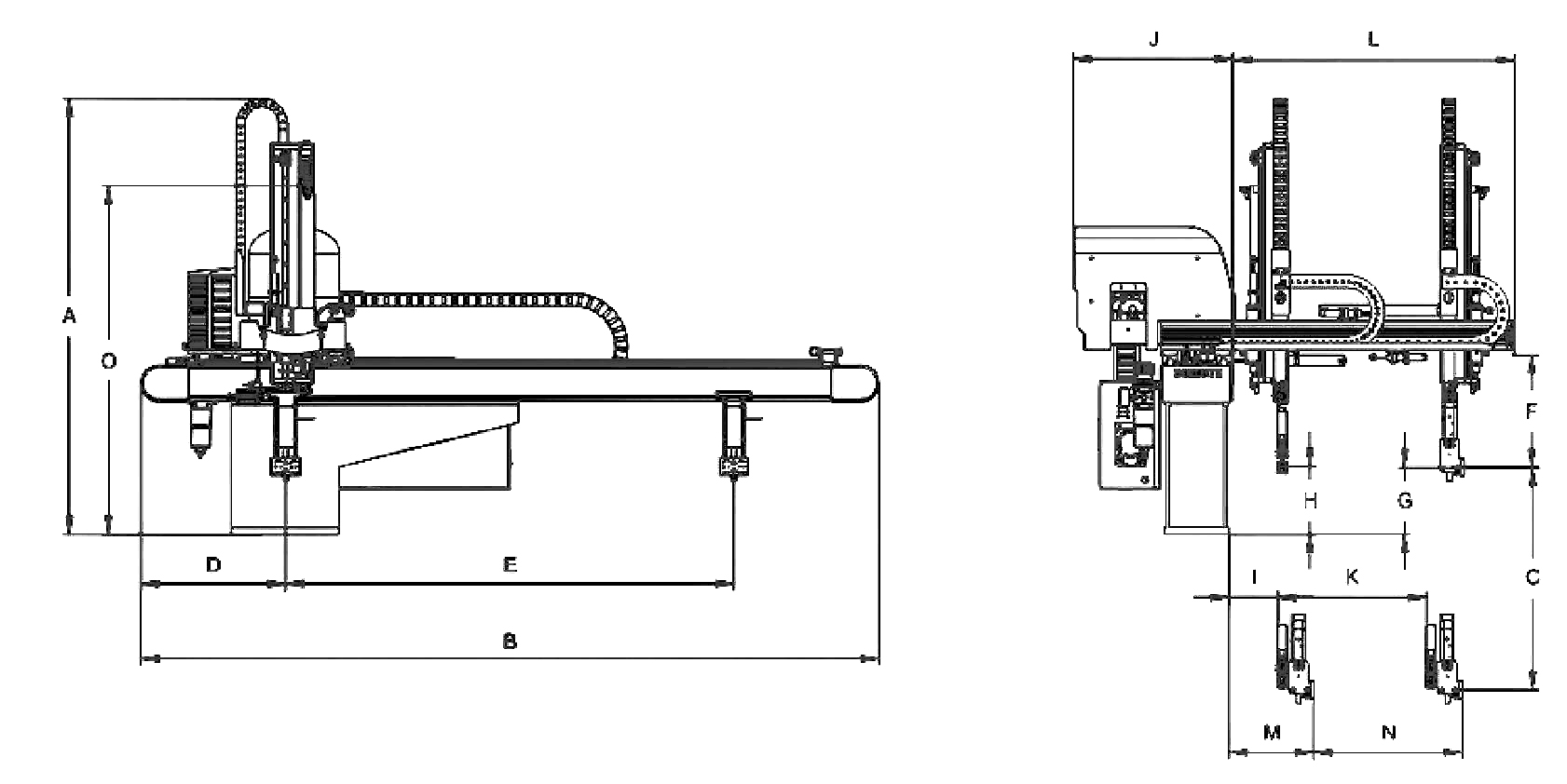

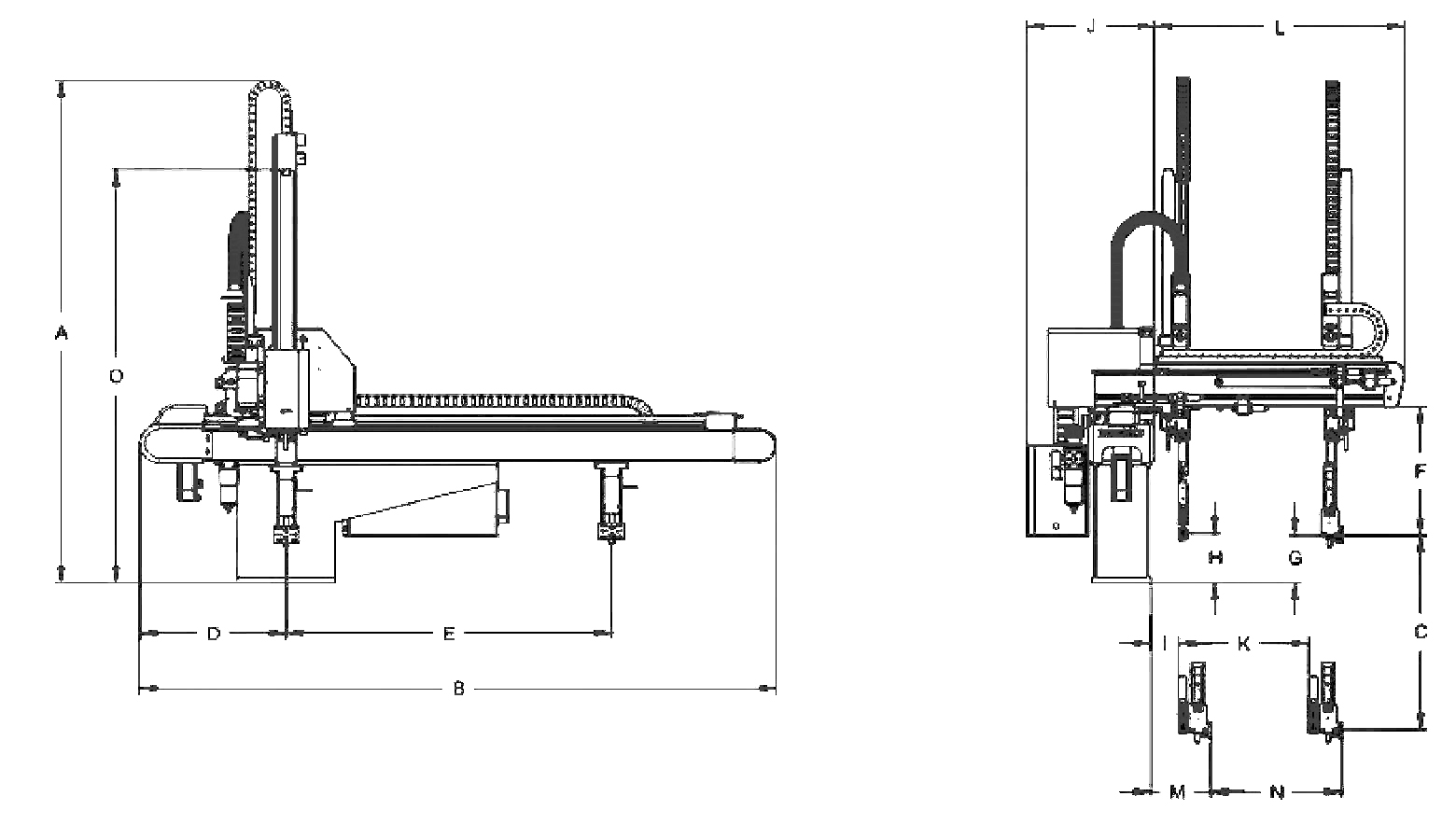

尺寸圖表
|
Model |
A | B | C | D | E | F | G | H | I | J | K |
|
按需 |
1540 | 1980 | 600 | 450 | 1000 | 390 | 130 | 170 | 90 | 370 | 460 |
| 1610 | 2160 | 700 | 1200 | 580 | |||||||
| L | M | N | O | ||||||||
| 778 | 200 | 465 | 1270 | ||||||||
| 898 | 485 | 1380 | |||||||||
因改良原因，規格及外觀有所變更是，不再另行通知，敬請諒解。
